一、什么是光伏背板?

　　光伏单玻组件结构示意图

　　光伏背板是光伏组件背面的封装材料，处于光伏组件最外层，主要用于抵抗湿热等环境对电池片、EVA胶膜等材料的侵蚀，起到耐候及绝缘保护的作用，且具有较高的红外反射率，可以降低组件温度，一般用于单玻组件。

　二、光伏背板的主要类型及优劣势

根据光伏背板的结构分类，一般分为五层，核心有三层：

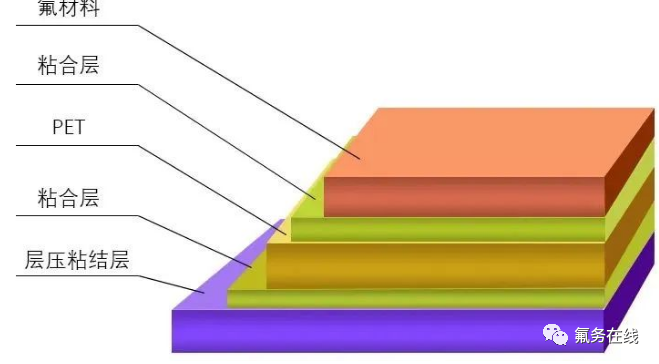

　　含氟背板基本结构

外层保护层即耐候层：为了良好的耐候性，一般要求外层材料含氟，一般分为氟膜层和涂氟层，氟膜一般分为PVF(俗称T膜)、PVDF(俗称K膜)、PTFE，其中K膜最为使用最多的氟膜。含氟之所以能够耐候，是因为其内部存在的C-F键键能是485KJ/mol，是有机化合物共价键中键能最大的。只有波长小于220nm的光子才能解离C-F键，而阳光中这部分光子只占不到5%，而且容易被臭氧层吸收，能到达地面的极少。

近些年来，最外层涂覆(含氟，CPC类型)背板由于耐候性逐渐被大家认可，据统计2021开始，双面涂覆含氟背板市占率稳步上升，2022年市占率已超50%，成为光伏主流背板结构。

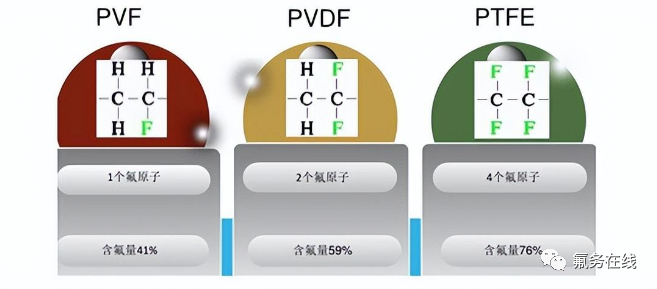

　　不同含氟层的含氟量和结构

　中间层：起支撑作用，要求能耐高低温，机械性能要稳定，电绝缘性优良，抗蠕动性、耐疲劳性、耐摩擦性、尺寸稳定性都要好，气体和蒸汽渗透率要低。一般用改性PET材料(聚对苯二甲酸乙二醇酯)。

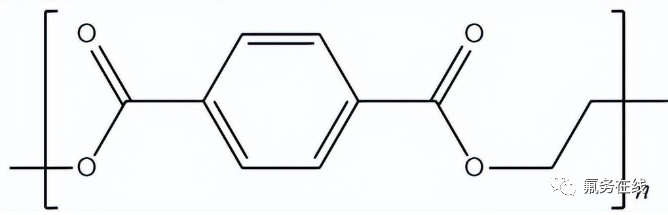

PET化学式

层压粘结层：一般使用改性的含氟材料或粘结性强的EVA、PE、PA膜等。

根据光伏背板的使用功能区分，一般分为非透明背板和透明背板。非透明背板是最常用的种类，一般用于单面组件；透明背板，由于其轻质化、透光率高、耐候性好，逐渐获得了部分市场的青睐。

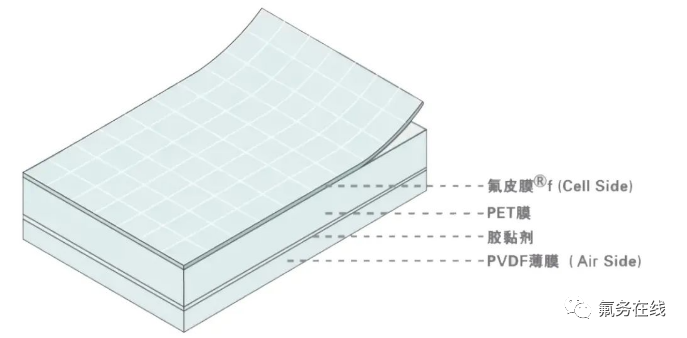

透明网格背板结构(KPF为例)

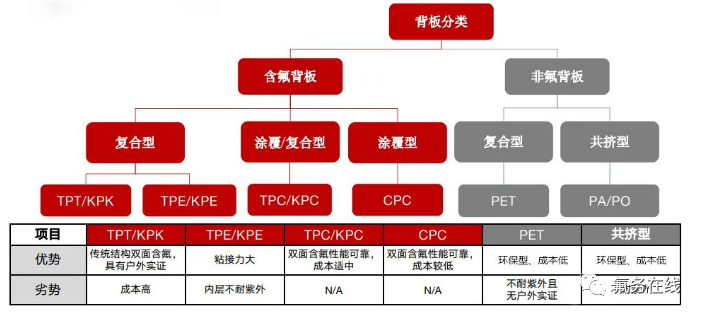

光伏背板优劣势一览表
